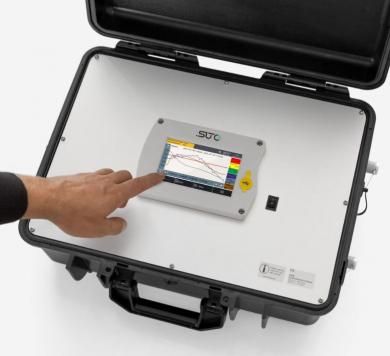

Thiết bị kiểm tra chất lượng khí nén đa chức năng - S600

Thông số kỹ thuật chung:

Đơn vị đo

Màn hình cảm ứng màu 5 ”với bộ ghi dữ liệu, đo lường có hướng dẫn và chức năng tạo báo cáo. Tất cả được kết hợp và tích hợp với hệ thống nhiều cảm biến.

Kết nối quy trình

Đầu nối nhanh Micro, đầy đủ lưu lượng , đầu đực (ống 1,5 m với khớp nối đi kèm)

Áp suất vận hành

0.3... 1.5 MPa

Nhiệt độ môi trường

0 ... +50 °C

Nhiệt độ bảo quản và vận chuyển

-10 ... + 70 °C

Môi trường

Khí nén, Nitrogen N2, Carbon dioxide CO2 (trong cài đặt phần mềm)

Nhiệt độ môi trường

0 ... + 40 °C

Độ ẩm môi trường

< 40 % rH, không ngưng tụ

Cài đặt tham khảo

ISO1217 20 °C 1000 mbar

Tuổi thọ đèn UV (cảm biết vết dầu)

1 năm hoặc 6000 giờ làm việc, tùy theo điều kiện nào đến trước

Nguồn điện

Nguồn chính (AC/DC)

Đầu vào: 100 ... 240 VAC, 50/60 Hz, 1.4 A

Đầu ra: 24 VDC, 2.5 A, 60 W max.

Bộ ghi dữ liệu

100 triệu giá trị, trình tạo báo cáo tích hợp, xuất định dạng PDF

Giá trị đo

Nhiệt độ, áp suất, vết dầu, điểm sương, nồng độ hạt

Giao tiếp

USB, Ethernet (Modbus/TCP)

Màn hình

Màn hình cảm ứng 5“, Độ phân giải: 800 x 480 px

Cảm biến điểm sương

Công nghệ cảm biến kép (QCM & Polymer)

Cảm biến hạt

Phát hiện quang học bằng laser

Cảm biến vết dầu

PID (Máy dò quang hóa)

Thời gian quy trình

Tối thiểu 35 phút (không có giới hạn trên)

Tỉ lệ mẫu

1 mẫu/giây

Cấp độ bảo vệ

IP65 (khi đóng nắp bảo vệ)

Vật liệu vỏ

PC + ABS, hộp kim nhôm

Khối lượng

9.8 kg

EMC

IEC 61326-1

Thông số đo

Khoảng đếm hạt tiểu phân

0.1 < d ≤ 0.5 μm ; 0.5 < d ≤ 1.0 μm ; 1.0 < d ≤ 5.0 μm

Khoảng đo điểm sương

-100 ... +20 °C Td

Khoảng đo vết dầu

0.003 .. 10.000 mg/m³

Điểm giới hạn vết dầu

0.003 mg/m³

Độ phân giải đo vết dầu

0.001 mg/m³

Độ chính xác đếm hạt tiểu phân

50 % @ 0.1 < d ≤ 0.15 μm

100 % @ 0.15 μm > d mỗi JIS

Độ chính xác đo điểm sương

±2 °C Td

Độ chính xác đo vết dầu

5 % giá trị ± 0.003 mg/m³

Thông số kỹ thuật chung Thiết bị lấy mẫu đẳng động

Thiết bị đo

Ống lấy mẫu đẳng động tích hợp, điều chỉnh và kiểm soát dòng chảy bằng cảm biến dòng, được sử dụng cho các phép đo hạt tiểu phân theo ISO8573

Kết nối quy trình

Đầu nối nhanh Micro, đầy đủ lưu lượng, đầu đực (bao gồm ống 1,5 m có khớp nối và ống kết nối với S600)

Áp suất vận hành

0.3... 1.5 MPa

Nhiệt độ môi trường

0 ... +50°C

Nhiệt độ bảo quản và vận chuyển

-10 ... +70°C

Cảm biến lưu lượng

Đo lưu lượng nhiệt chỉ dành cho thiết lập dòng chảy đẳng động, không có phép đo dòng chảy hệ thống

Giao tiếp

Giao diện giao tiếp cho S600, bao gồm cáp, M8

Độ chính xác

3 % o. RDG

Dòng xả

Điều chỉnh bằng van kim, thiết lập được hướng dẫn bởi S600
